应急照明集中电源与应急照明配电箱 特点及适用场景全解析

在建筑电气设计中，应急照明系统是保障火灾等紧急情况下人员安全疏散的关键设施。而应急照明集中电源和应急照明配电箱是两种常见的供电方案，它们各有特点，适用于不同的建筑场景。本文将详细解析两者的区别与适用性，帮助您做出更合理的设计选择。

一、应急照明集中电源

1. 定义与特点

应急照明集中电源（简称“集中电源”）是将应急照明灯具所需的电能集中起来，由一套电源装置统一供电的系统。其核心特点是：

• 集中供电：一台集中电源可为多个防火分区或楼层提供应急照明电源，输出容量较大（通常从0.5kVA到数十kVA）。
• 独立电池组：内置蓄电池组，市电中断时自动切换至电池供电，持续时间为90分钟或根据规范要求。
• 输出电压多样：常见的有DC24V、DC36V等安全电压，也有AC220V输出。
• 智能监控：具备与消防联动、故障报警、状态上传等功能，便于集中管理。
• 按需分配：可根据负载分布灵活设置电源位置，减少线路损耗。

2. 适用场景

• 大型公共建筑：如机场航站楼、高铁站、大型商场、展览中心等，其疏散路径长、灯具数量多，集中电源可简化供电结构。
• 高层建筑：垂直高度大，若采用分散配电箱会因电压降导致末端灯具亮度不足，集中电源可通过合理分区解决。
• 智能楼宇：需要统一监控和消防联动，集中电源更容易实现系统集成。
• 不适宜场所：特别分散的小型建筑或防火分区数量多且彼此远离时，集中电源的供电半径可能过长，需权衡。

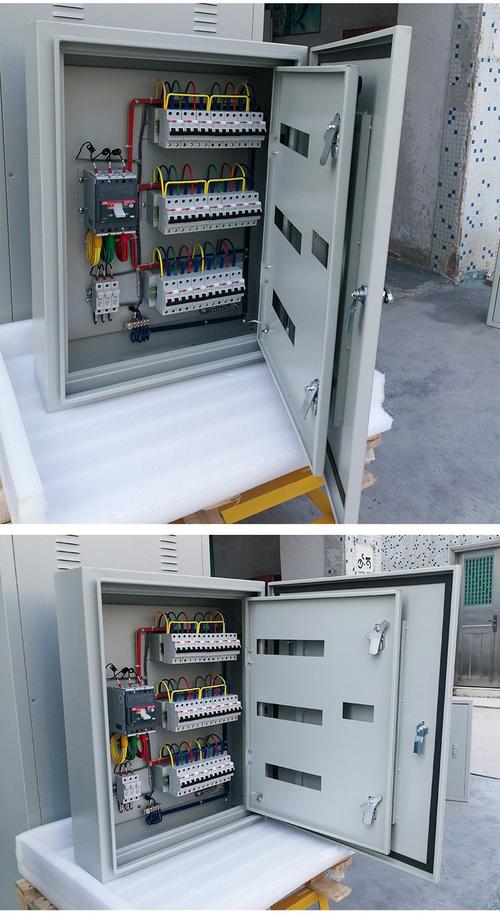

二、应急照明配电箱

3. 定义与特点

应急照明配电箱（又称“应急分配电箱”）是从主电源或集中电源处接受电能，再向本区域内的应急灯具配电的装置。其特点包括：

• 分区配电：一台配电箱通常为同一防火分区或几个相邻房间的应急灯具供电，容量较小（常见几kVA以下）。
• 直接接入市电：多数配电箱本身不含电池，需从应急母线或集中电源取电，依赖上级电源实现应急转换。
• 电压输出：根据系统类型可输出AC220V或DC安全电压。
• 结构简单：成本较低，安装灵活，但无独立后备电源。
• 分散控制：若与集中电源配合，配电箱仅作为分配环节，不具备电源转换功能。

4. 适用场景

• 小型建筑：如小型办公楼、社区商铺、小型厂房等，灯具数量少，采用配电箱直接由应急母线供电更经济。
• 防火分区明确的楼层：每个分区独立设置配电箱，互不影响，且便于维护和故障隔离。
• 作为集中电源的末端分配：在集中电源系统中，配电箱可作为二级分配电装置，减少集中电源出线回路数。
• 改造项目：已有应急母线的情况下，增设配电箱改动小，施工方便。

三、二者对比与选型建议

| 对比项 | 应急照明集中电源 | 应急照明配电箱 |
|--------|------------------|----------------|
| 后备电源 | 自带蓄电池 | 无（需上级提供） |
| 供电容量 | 大 | 小 |
| 供电半径 | 较大（受电压降限制） | 较小 |
| 监控功能 | 完善，可上传 | 简单或依赖上级 |
| 适用建筑 | 大型、高层、复杂 | 小型、分区明确 |
| 成本 | 较高 | 较低 |

选型核心原则

1. 按建筑规模与复杂度：大型公共建筑优先考虑集中电源，便于统一管理和减少重复电池组。
2. 按疏散距离与电压降：当供电距离超过一定值（如DC24V系统超过200米），应增设配电箱或改用集中电源分区敷设。
3. 按消防联动需求：若需集中监控每台灯具的状态，集中电源优势明显。
4. 按规范要求：GB 51309-2018《消防应急照明和疏散指示系统技术标准》明确，集中电源和配电箱可组合使用，系统形式应遵循“安全、可靠、经济、合理”的原则。

四、

应急照明集中电源和应急照明配电箱并非二选一的对立关系，实际工程中常结合使用——以集中电源作为主电源，再通过配电箱向各防火分区分配电能，实现安全与经济的平衡。设计者应依据建筑规模、疏散路径、管理需求及规范要求综合判断，为人员逃生提供可靠的照明保障。

希望以上解析能帮助您更清晰地理解两种设备，在项目中做出明智选择。如果您有具体案例，欢迎进一步探讨。
